21700電芯自動分選機
一 .功能說明

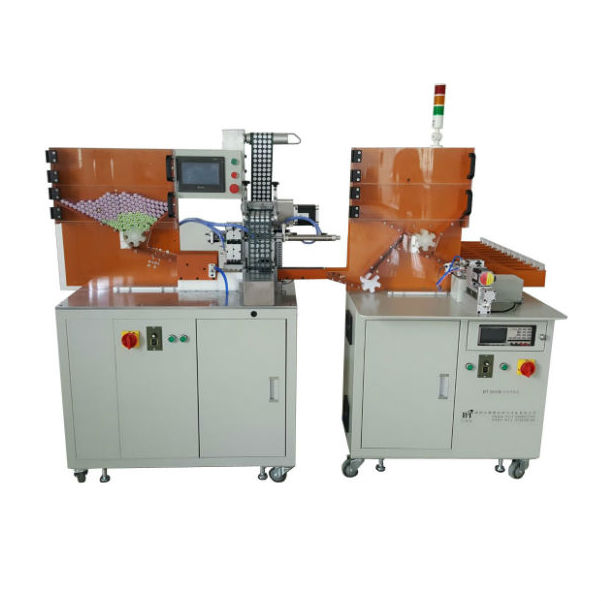

氣電版BT-1810B自動分選機是18650/21700/26650/32700圓柱電芯全通用自動測試內阻、電壓的自動化設備,自帶高精密內阻、電壓自動測試系統,該設備根據在軟件上設定的內阻、電壓值精確的將電池送入到指定檔位,系統最多可實現11級分選。每小時可測試配組電芯3500-4500支左右,且結構設計簡潔大方,性能穩定。
二.工藝流程
通過軟件設定參數,由PLC自動完成如下功能:人工將電芯電芯料斗→電機運載電池→自動測試電壓.內阻→按設定參數送入相應檔位槽→記錄并保存數據→人工取出檔位內電芯
三.分選機結構
3.1設備結構緊湊合理,外型美觀,占用空間小。
3.2設備操作簡單,無須專業人員操作,工人均能輕松掌握。
3.3設備采用PLC控制,PLC負責電池入料,運料, PC負責電池測試儀表數據采集,電壓內
阻等級分選,操作簡單易學,工作效率高,節省人力成本,產品性能良好。
3.4設備材料采用優質厚冷軋鈑金烤漆結構。
3.4可選配自動連接自動面墊機接口
3.5設備安裝有萬向活動腳輪,設備在移位時能輕松移動。
3.6設備配置聲光報警,分選完成自動停機,且有清料功能,滿料報警,故障報警等。操作參數可根據客戶的實際要求設定。
3.7操作界面:中英文可選
四.設備技術參數
4.1..設備功率:1.6KW, 220V交流電輸入,50Hz/60Hz
1.6KW,110V交流電輸入,50Hz/60Hz(出口專用,需定制)
4.1適應范圍:18650/21700/26650/32700圓柱電芯通用
4.2標配測試儀:HK3560高速測試儀,電壓精度0.00001V, 內阻精度0.01毫歐
4.3選配測試儀:HK3561測試儀,電壓精度正負0.0001V, 內阻精度正負0.1毫歐
HIOKI(日置)BT3561A,電壓精度0.0001V,內阻精度0.1毫歐
HIOKI(日置)BT3562A,電壓精度0.00001V,內阻精度0.01毫歐
4.4轉料機構:采用5780步進電機,配行星減速機,定位精準,速度快
4.5分檔機構:采用5780步進電機,配行星減速機,同步帶傳動,定位精準,速度快
4.6測試機構:采用3250直流電機,定位精準,使用壽命長
4.7分檔出電芯機構:采用3250直流電機,定位精準,使用壽命長
4.8通道數量:10個OK檔位,1個NG檔位
4.9電壓設定:0.00000V-6.00000V,
4.10內阻設定:000.00毫歐999.99毫歐
4.11生產效率:約3500-4800個電芯/小時
4.12測試效果: 反復測試,效果極佳
4.13控制器件: 7.5寸觸摸屏,4軸PLC編程器
4.14運動器件:分檔移位采用伺服電機,定位精準
4.15生產數量自動采集,顯示當前生產效率
4.16測試數據U盤儲存,停機后將數據拷貝到電腦,U盤預計儲存數據量根據U盤內存大小決定,儲存空間不足時,自動覆蓋最早數據,U盤由客戶自行提供,測試數據不保存時,在廠家參數里面關閉此功能
4.17設備調試簡單,易學易懂自帶故障報警
4.18機器外形尺寸:L1038*W1598*H1550MM
4.19設備重量:約260KG
